Réseau électrique (2008-2014) Réduire

Les données présentées dans cette rubrique font ressortir l’organisation actuelle mise en place par le Royaume du Maroc pour la gestion du réseau électrique dans la région du Sahara ainsi que les infrastructures réalisées dans ces provinces depuis leur retour à la mère  patrie.

La stratégie de développement du secteur de l’énergie électrique adoptée par le Royaume du Maroc dans les 5 provinces du Sud (Laâyoune, Boujdour, Smara, Dakhla et Aousserd), consiste en la mise en œuvre d’investissements réguliers et planifiés, afin de soutenir fortement le développement de ces régions.


Photo de la ville de Laâyoune au  crépuscule



Organisation des services en charge de l'électricité :

Afin d’assurer les missions de production, de transport et de distribution d’énergie électrique au niveau de la région du Sahara, les unités suivantes ont été mises en place :
Secteur production :
 Il est représenté par une division turbine à gaz, implantée à Laâyoune et gérant les 7 centrales de production (Centrales de Laâyoune Turbines à Gaz, Laâyoune Diesel ,Smara, Tarfaya, Boujdour, Dakhla et Aousserd) et les groupes électrogènes des sites de pêche.

Secteur Transport :
 Le réseau de transport d’énergie du sud est constitué de 2350 Km de lignes THT et HT, 02 postes THT /HT et 13 postes HT/MT (partie HT). Ce réseau  est géré par la Division Exploitation Transport basée à Laâyoune et qui est organisée en quatre services de maintenance, d’exploitation et de conduite (deux services basés à Laayoune et deux services basés à Tantan) .

 Secteur de Distribution :
La mission de la distribution de l’électricité au niveau de ces trois Régions est confiée à la  Direction régionale de Laayoune dont le siège est basé à  ville de Laâyoune. Cette Direction supervise :

  • Deux Directions Provinciales :
  • La  Direction Provinciale de Laâyoune ;
  • La Direction Provinciale de Guelmim ;
  • Une Division technique ;
  • Une Division administrative et financière ;
  • Un service Conduite Régionale ;
  • Un service sécurité ;
  • Un service Contrôle de gestion ;

 La Direction Provinciale de Laâyoune gère les services suivants:

  • Le service Exploitation Distribution de Laâyoune ;
  •  L’Agence de services provinciale de Dakhla ;
  • L’Agence de services provinciale de Boujdour ;
  • L’Agence de services provinciale de Laâyoune ;
  • L’Agence de services provinciale d’Esmara
  • L’Agence de services provinciale de Tarfaya
  • La Direction provinciale de Guelmim gère les services et succursales suivants:
  • Le service Exploitation Distribution de Guelmim ;
  • L’Agence de services provinciale de Tata ;
  • L’Agence de services d’Akka
  • L’Agence de services de Bouizakarne;
  • La succursale de Taghgicht
  • L’Agence de services provinciale de Guelmim ;
  • L’Agence de services provinciale de d’Assa ;
  • La succursale de Zag
  • L’Agence de services provinciale de Tantan; ·
  •  La succursale de Tantan plage

Carte d'illustration du réseau électrique :



Ressources et infrastructures actuelles :
Ressources humaines :



Secteur Cadre Agent de maitrise Agent d’exécution Total
Production 35 144 37 216
Transport 11 30 13 54
Distribution 30 172 119 321
Totaux 76 246 169 591



Infrastructures techniques :

. Moyens de Production :

 Provinces

Installations

Puissance installée

Laayoune

Centrale Diesel de Laayoune

3X7 MW

Centrale Turbines à Gaz Laayoune

3x33 MW

Centrale de Tarfaya

1760 KVA

Parc éolien de Foum El Oued

50 MW

Parc éolien de CIMAR

5 MW

Boujdour

Centrale de Boujdour

5680 KVA

Smara

Centrale de Smara

4170 KVA

Dakhla

Centrale de Dakhla

3X7 MW + 16,5 MW

Aousserd

Centrale de Aousserd

650 KVA

Sites de pêches

Groupes Diesel

1760 KVA



Moyens de transport :

Wilaya

Postes THT/HT

Longueur des Lignes

Lieu

Puissances installées MVA

THT

HT

Laayoune-Boujdour

Laayoune

170

302

647

Akhfénnir

Akhfénnir

100

30

-

Guelmim-Essamara

Tantan Port

200

809,5

592



Moyens de Distribution :

Postes sources :

L’alimentation en électricité des deux Régions LAAYOUNE BOUJDOUR SAKIA EL HAMRA et GUELMIM- ESSMARA est assurée par le raccordement au réseau national à travers 12 postes sources 60/22 KV.

Quant à la  région de OUED EDDAHAB LAGOUIRA, celle-ci est desservie en décentralisé par des centrales de production d’une puissance  installée de 37.5 MW.

-Le tableau ci-dessous récapitule par poste source et par localité, la puissance installée et le taux de charge correspondant :



Poste source

Puissance installée en MVA

Puissance Appelée en  MVA

Taux de charge

LAAYOUNE

2X40

15,4

39%

FOUM ELOUED

2X40

33,4

84%

BOUJDOUR

2X10

5,3

53%

ES-SMARA

2X10

5,2

52%

SIDI ELKHATARI

1X5

0,65

13%

GUELMIM

2X20

17,39

87%

RAS OUMLIL

1X1, 2

0,42

35%

TAN-TAN

2X10

7,54

75%

TAN-TAN PORT

2X10

5,06

51%

BOUIZAKARNE

2X5

4,57

91%

TATA

1X10

6,54

65%

TAGMOUT

1X1, 2

0,31

26%

Puissance installée totale en MVA

287,4

101,78

56%





Données relatives au réseau de Distribution MT et BT:

La desserte des clients MT et BT est assurée au niveau des trois Régions par des réseaux Moyenne et basse tension et postes de transformation HTA/BT dont les caractéristiques sont les suivantes :

  • Réseau moyen tension (MT)                               :  3110 Km
  • Réseau basse tension (BT)                                   :  4932 Km
  • Branchements particuliers                                  : 2696 Km
  • Postes de transformation MT/BT distribution :    942
  • Postes de transformation MT/BT clients            :   556

Province /Réseau de Distribution

Longueur des réseaux MT (Km)

Longueur des réseaux BT (Km)

Longueur des branchements BT (Km)

Postes MT/BT ONED

Postes MT/BT Clients

LAAYOUNE

263

1 591

525

234

129

TARFAYA

66

54

27

9

8

ES-SMARA

139

347

105

51

14

BOUJDOUR

132

428

83

63

15

DAKHLA

102

564

190

83

78

AOUSSERD

7

11

2

5

0

GUELMIM

873

970

665

204

139

TAN-TAN

310

198

203

56

74

ASSA-ZAG

206

101

42

21

11

TATA

1 012

667

854

216

88

TOTAUX

3 110

4 932

2 696

942

556

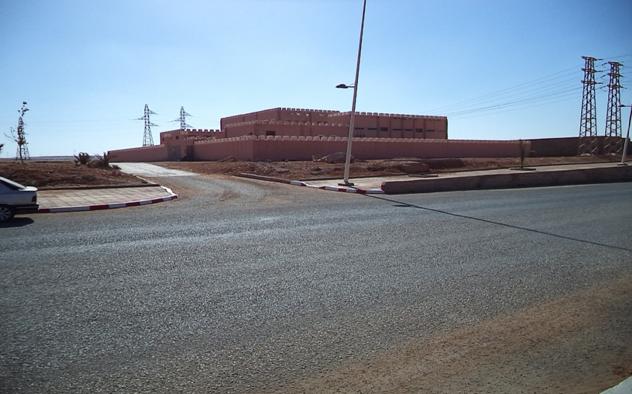

Quelques photos illustrant les ouvrages électriques réalisés dans les 3 régions pour la sécurité d’alimentation et l’accompagnement de leur développement se trouvent en annexe



Évolution du nombre de clients et de la consommation au niveau de la région du Sahara :

Le nombre de clients Moyenne et basse tension est passé de  56 219 en 1993 à 207 964 en 2013, soit une évolution annuelle moyenne de 13 %.

  • Evolution du Nombre de Clients entre les années 1993 et 2013 :





  • Evolution de la Consommation en MWH  entre les années 1993 1993 et 2012 :



La consommation, en MWH, des clients alimentés en moyenne et basse tension, pour les trois régions est passée de 76.914 en 1993 à 484.436 en 2012, soit accroissement cumulé de 26%.

Réalisations en matière d'infrastructure électrique (MDH)

Réalisations de 1976 à 2013 (Détail plus bas)


Provinces

Montant en Millions de DH

Moyens de Production

Moyens de Transport

Moyens de Distribution

Total

Laâyoune

 380,0

1166,0

596,8

2142,8

Boujdour

6,5

150,0

36,4

192,9

Smara

95,0

60,0

91,8

246,8

Dakhla

503,0



118,0

621,0

Aousserd

3,6



6,8

10,4

Totaux

988,1

1376,0

849,8

3213,9


Perspectives de développement dans la région du Sahara

Développement du réseau de transport

Il y a lieu de rappeler au préalable que dans le cadre des actions menées par Le Royaume du Maroc pour le renforcement de la sécurité d’alimentation en électricité de la région du Sahara et qui connaît une demande croissante, plusieurs projets d’extension du réseau national à ces régions ont été réalisés, à savoir:

  • Le raccordement de la ville de Laâyoune en 1997;
  • Le raccordement de la ville de Smara en 2000;
  • Le raccordement de la ville de  Boujdour en 2003

Par ailleurs, dans le cadre de l’extension du réseau national à l’ensemble de la région du Sahara, une ligne à structure 400 kV, longue de 650 km reliant les villes d’Agadir et Laâyoune est en cours de réalisation. Le tronçon reliant Agadir à Tan Tan est déjà en service.

Ce projet, dont la mise en service est prévue en été 2015, constitue une véritable autoroute d’électricité. Il est destiné à répondre à trois objectifs principaux, à savoir :

  • Satisfaction de la demande croissante en électricité de la région ;
  • Garantir la sécurité d’alimentation en électricité des villes de la région et améliorer la qualité de service de la fourniture
  • Valoriser le potentiel éolien disponible dans la région du Sahara, notamment à Tarfaya, Laâyoune et Dakhla et ce, par le raccordement de ces futurs sites éoliens au réseau national.

Alimentation de la ville de Dakhla

La ville de Dakhla connaîtra dans le futur une croissance élevée de la consommation électrique, due principalement à l’électrification de la zone industrielle ESSALAM ainsi qu’aux demandes de raccordement au réseau électrique des clients (citoyens).

Pour répondre à cette croissance, l’ONEE envisage le raccordement de cette ville au réseau électrique national et ce, à par le biais de  la réalisation d’une ligne à structure 400 kV reliant Boujdour à Dakhla, d’une longueur de 350 km environ. La mise en service de ce projet est prévue en 2018.

Dans  l’attente de ce raccordement, et pour répondre à la demande de la ville, sans cesse croissante, l’ONEE a renforcé la centrale par un nouveau  groupe diesel de 16,5 MW et envisage l’installation d’un autre groupe de même puissance ( 16,5 MW).Les travaux de réalisation de cette unité de production débuteront de 2014 et la mise en service est prévue en 2015.

Développement du parc de production

De plus et en vue d’assurer le secours d’alimentation de ces villes, l’ONEE a procédé au transfert des turbines à gaz de Tan-Tan, d’une capacité de production de 3x33 MW, à Laâyoune.

A signaler également que dans le cadre de la loi 13-09 sur les énergies renouvelables, un parc éolien de 50 MW a été réalisé en 2013 à Laâyoune. De même, un parc éolien de 5 MW a été réalisé en 2011 par CIMAR, sous le régime de l’autoproduction.



Les projets en cours de développement et/ou de réalisation sont listés ci-après :

1.    Parc éolien de Tarfaya

La région de Tarfaya dispose d’un potentiel éolien important permettant de mobiliser une puissance installée pouvant atteindre 600 MW.

Dans le cadre du Programme Marocain de l’Energie Eolienne, , lancé par le Royaume du Maroc dans l’objectif notamment de diversifier les sources de production et de valorisation  des ressources nationales en énergie, l’ONEE a lancé en 2008, le projet de parc éolien de Tarfaya,  d’une puissance installée  de 300 MW.Ce projet, qui est en cours de réalisation, est situé dans la région de Tah, à 20 km environ au sud de la ville de Tarfaya, longeant la route côtière Tarfaya - Laâyoune et s’étendant sur une superficie réservée d’environ 8470 ha, dont 709 ha constitue la superficie utile du projet. Le montant total d’investissement de ce projet est d’environ 5 Milliards de MAD. Sa mise en service est prévue en 2014.

2.    Parcs éoliens de Tiskrad et de Boujdour :

Dans le cadre du Programme Marocain Integré de l’Energie Eolienne, l’ONEE prévoit de lancer un appel d’offres pour le développement, dans le cadre de la production privée d’électricité de six parcs éoliens totalisant une capacité installée de 850 MW dont 400 MW seront réalisés dans les régions sahariennes à savoir : 300 MW à Tiskrad et 100 MW à Boujdour.

3.    Projets solaires de Foum El Oued et de Boujdour

Dans le cadre du Projet Solaire Marocain, visant la réalisation de projets solaires pour la production d’électricité, totalisant une capacité totale installée de 2000 MW à l’horizon 2020, les sites de Foum El Oued et de Boujdour ont été répertoriés comme étant des sites éligibles pour abriter des centrales solaires  d’une capacité installée comprise entre 100 et 500 MW. Ces sites font actuellement l’objet d’évaluation de gisement solaire.

A signaler qu’une partie de l’électricité générée par le site de Foum El Oued pourrait être utilisée pour le dessalement d’eau de mer afin de satisfaire les besoins en eau potable de la région de Laâyoune, ce qui contribuera au développement  de cette région.

Partenariat entre le Royaume du Maroc et la Mauritanie

Le caractère capitalistique des investissements en infrastructures de production ainsi que l’accroissement important de la demande en électricité dans les systèmes électriques Marocains et Mauritaniens constituent un défi majeur pour garantir le développement économique des deux pays.

Aussi, dans le cadre du partenariat stratégique entre les entités en charge de l’électricité dans les deux pays, l’ONEE pour le Royaume du Maroc et SOMELEC pour la Mauritanie, un groupe de travail commun a été constitué en vue d’examiner les possibilités d’intégration des deux marchés électriques  afin de mettre à profit les synergies possibles entre les deux systèmes électriques en terme de développement d’infrastructures de production et de transport d’électricité.

L’interconnexion électrique entre les deux systèmes constitue un préalable incontournable à la réalisation d’un marché électrique intégré entre  le Royaume du Maroc et la Mauritanie. En effet, la réalisation de cette interconnexion permettra, sans nul doute, de favoriser les échanges économiques  d’électricité entre les deux pays et de réduire le coût de production des centrales existantes et programmées dans les deux pays.

Dans ce cadre, l’ONEE et la SOMELEC avait élaboré les termes de référence d’une étude de pré faisabilité de cette interconnexion.





Programme d'investissement global des services en charge de l'électricité dans la région du Sahara (2014- 2016)

Le programme d’investissement pour la période 2014-2016 comprend les ouvrages de production (, thermiques, éoliens et solaires ), le développement du réseau de transport (les évacuations des productions d’énergie, l’extension des réseaux 400 kV, 225 kV et 60 kV, la réalisation du réseau de fibres optiques et le dispatching national), l’extension du réseau de distribution (extension et renforcement du réseau, dispatchings régionaux, progiciel commercial, …), l’achèvement du programme d’électrification rurale globale et les divers investissements complémentaires.

Le détail de ces investissements est présenté dans les annexes ci-contre (en MDH).

.


Annexe A : Détail des projets réalisés dans la région du Sahara entre 1976 et 2013


A.  Partie Distribution

A.1.1 Projets d’extension, renforcement et aménagement des réseaux de Distribution :

Province de Laâyoune:

Désignation de l'ouvrage

Coût du projet

(Millions de DH)

Source de financement

Année

de réalisation

Aménagement du réseau MT  6KV avec construction des  postes de transformation et des  réseaux de l’EP à LAAYOUNE

60

ONEE

1982

Aménagement et construction du réseau MT à LAAYOUNE pour évacuation de la puissance de la nouvelle centrale thermique :

  • Electrification du centre d’EL MARSA
  • Electrification du centre de FOUM EL OUED

42

ONEE

1988

Aménagement du réseau et postes de transformation et réfection des branchements particuliers à LAAYOUNE

23,5

ONEE

1995

Electrification de la zone des fermes à FOUM EL OUED

1,4

ONEE

1997

-Aménagement du réseau 2°/1° catégorie de la première tranche du campement EL WAHDA  à LAAYOUNE

-Electrification du centre de BOUCRAA

2,15

ONEE

1998

-Aménagement du réseau 1° catégorie du centre EL MARSA et zone balnéaire de FOUM EL OUED

-Réfection des branchements et sortie de 2100 compteurs BT à LAAYOUNE

- Aménagement du poste de transformation Mle 8619-27AC  à LAAYOUNE

-Aménagement du réseau MT/BT du quartier ATTAOUNE à LAAYOUNE

-Aménagement du réseau MT/BT du quartier Mly RACHID à LAAYOUNE

4,64

ONEE

1999

-Rabattement de la ligne principale à 22KV de l’ONEEP au poste 60/22KV de LAAYOUNE

-Aménagement d’un câble MT souterrain d’une longueur de 0,6 Km environ à LAAYOUNE

0,79

ONEE

2000

Création d’une transformation 60/22KV au poste 225/60/22Kv de LAAYOUNE :

-          2 Travées TR 60/22 KV de 10 MVA et construction de

-           ligne  22 KV de 5 Km

10,65

ONEE

2002

-Aménagement des deux lignes MT ZONEbalnéaire et port

Aménagement, renforcement du réseau MT/BT à LAAYOUNE et El MARSSA

7,82

ONEE

2004

Remplacement du câble  MT torsadé souterrain et création de 5 nouveaux postes MT/BT à LAAYOUNE

Aménagement du tronçon de ligne MT à Laâyoune et FOUM ELOUED

6,8

ONEE

2006

Fourniture et  Montage de 13 Groupes électrogènes   pour l’EP de  Laâyoune

3,500

ONEE

2008

·         Renforcement de la puissance installée au poste 225/60/22KV de Laâyoune et création d’un 3° départ 22KV à partir de ce poste

·         Aménagement du réseau BT en cuivre nu  vétuste de la ville de LAAYOUNE.



10,637

ONEE



2010

Raccordement 2° catégorie du village de  pêche TAROUMA

5,63

ONEE/APDS

2011

Remplacement d’un tronçon de  câble  MT torsadé souterrain à la ville de Laâyoune

0,42

ONEE

2012

·         Aménagement du réseau BT vétuste à Laâyoune

·         Raccordement au réseau national de DCHEIRA

·         Renforcement de la puissance installée  du poste source de Foum El oued par deux transformateurs HT/MT  2x40MVA

16,8

ONEE

2013

Montant Total des  projets Distribution Province de Laâyoune

196,735 MDH







Province de Tarfaya:

Désignation de l'ouvrage

Coût du projet

(Millions de DH)

Source de financement

Année

de réalisation

Construction des locaux d'exploitation à TARFAYA

2

ONEE

1995

Aménagement du réseau MT/BT et postes de transformation à TARFAYA

0,64

ONEE

1999

Aménagement de la 2° tranche du réseau de la ville de TARFAYA

0,47

ONEE

2000

Raccordement de la ville de Tarfaya et des centres de Daoura et Tah au réseau national



6,6

ONEE

2009

Raccordement 2° catégorie du village de  pêche AMEGRIOU

5,63

ONEE

2011

Aménagement du réseau BT vétuste et branchements BT à  la ville de TARFAYA et au centre DAOURA

1,98

ONEE

2012

Montant Total des  projets Distribution Province de Tarfaya

17,32 MDH







Province de Boujdour:

Désignation de l'ouvrage

Coût du projet

(Millions de DH)

Source de financement

Année

de réalisation

Réalisation d’un réseau MT de 6 Km, de quatre postes de transformation MT/BT et d’un réseau BT de 13Km pour l’alimentation de la ville par la nouvelle centrale

6,5

ONEE

1994

  •  Raccordement du réseau 22 KV de la ville de Boujdour au poste mobile 60/22 KV.
  •  Electrification de 5 quartiers périurbains



1,57



ONEE



2003

Electrification des villages de pêche  SIDI ELGHAZI et LAKRAA

10,500

ONEE

2004

Electrification des quartiers péri-urbains à la ville de Boujdour

1,8

ONEE

2005

Remplacement des accessoires de ligne MT aérien dégradés du réseau MT de Laâyoune, Dakhla et Boujdour)

2

ONEE

2012

Aménagement du réseau BT en cuivre nu vétuste de la ville de Boujdour.

1

ONEE

2013

Montant Total des  projets Distribution Province de Boujdour

23,37 MDH





Province de Es-Smara:



Désignation de l'ouvrage

Coût du projet

(Millions de DH)

Source de financement

Année

de réalisation

  • Renforcement des unités de production
  • Aménagement du réseau MT/BT

25

ONEE

1978

Aménagement du réseau MT/BT

16

ONEE

1991

Renforcement des unités de production

14

ONEE

1995

Aménagement de la centrale thermique

2

ONEE

1996

Raccordement des campements RBEIB au réseau de la ville

0,85

ONEE

1999

Raccordement de la ville de Smara au poste source et Aménagement du réseau BT de la ville

5,12

ONEE

2000

Electrification de la commune rurale S. A LAAROUSSI

3,3

ONEE

2004

Réalisation d’un PT 60/22 Sidi EL KHATARI

23

ONEE



2007

Electrification de 52 foyers par Kit photovoltaïques



0.21

ONEE-Communes-Province(INDH)



2004-2008

Sécurité de l’éclairage public de la ville d’Es-Smara

0.4

ONEE

2008

Aménagement des tronçons de câble Basse Tension en cuivre nu vétuste



0.9

ONEE



2012

Passage en souterrains des réseaux 2° et 1° catégorie de l’Av Hassan II à SMARA.

11,54

APDS/ONEE



2009-2012

Montant Total des  projets Distribution Province d’Es-smara

85,18 MDH





Province de Oued Eddahab:

Désignation de l'ouvrage

Coût du projet

(Millions de DH)

Source de financement

Année

de réalisation

Construction d’une nouvelle centrale équipée de trois groupes de 1200 KVA

35

ONEE

1988

Aménagement du réseau MT et BT et 10 postes de transformation MT/BT

14

ONEE

1994

  • Renforcement et aménagement  de quatre postes de transformation MT/BT
  • Aménagement d’une ligne MT  et réfection des branchements particuliers au  trois postes de transformation MT/BT
  • Raccordement des campements C1 et C2 au réseau 2°catégorie de la ville de DAKHLA

3,03

ONEE

1998

Passage en 22 KV du réseau 2° catégorie de la ville DAKHLA

1,261

ONEE

2001

  • Electrification des sites de pêche NTIREFT et LABOUIRDA  par centrale Diesel de 800 kva chacun
  • Aménagement et renforcement du réseau MT de la ville de Dakhla -Construction des nouveaux locaux des agences de distribution et commerciale de Dakhla

16,3

ONEE

2002

Installation de deux DRR sur le réseau MT de DAKHLA

so-background-themeco windowtext 1.0pt;mso-border-alt:solid windowtext .25pt; padding:0cm 0cm 0cm 0cm'>

0,4

ONEE

2005

Raccordement 2ème Cat de la ZONEE industrielle DAKHLA (hors site)

2,9

ONEE

2006

Installation d’un DRR sur le réseau MT de DAKHLA

0,2

ONEE

2010

Montant Total Global des  projets Distribution Province d’Oued Eddahab

110,09 MDH







Province d’ Aousserd:

Désignation de l'ouvrage

Coût du projet

(Millions de DH)

Source de financement

Année de réalisation

Electrification 2°/1° catégorie de la ville d’AOUSSERD



2,08



ONEE



1999

Electrification du sites de pêche LAMHIRIZ Diesel de 800 kva

4,75

ONEE

2002

Montant Total des  projets Distribution Province d’Aousserd

6,83 MDH





Province de Guelmim:

Désignation de l'ouvrage

Coût du projet

(Millions de DH)

Source de financement

Année

de réalisation

Electrification 2°/1° catégorie du Quartier Périurbain Hay EL FILLA -ERRAHMA - LAGRAMEZ -AMHIRICH -et REJAFELLAH

3, 77

ONEE

2002

Aménagement et renforcement et mise en conformité des réseaux 1ére catégorie issus de 13 postes MT/BT de la distribution

4,3

ONEE

2003

Aménagement et renforcement de réseau BT à Guelmim, BOUIZAKARNE, IFRANE A/A et TIMOULAY

5, 24

ONEE

2003

Insertion de 5 postes MT/BT à Guelmim

3, 1

ONEE

2005

Remplacement de 2 transformateurs de 2x10 à 2x20 MVA

4 ,2

ONEE

2006

Electrification de 272 foyers dans des Quartiers périurbains à la municipalité de Guelmim

2,17

ONEE

2011

Insertion de (04) postes MT/BT à Guelmim

3,2

ONEE

2013



Montant Total des  projets Distribution  Province de Guelmim:

9,67MDH



Province de Tan-Tan:

Désignation de l'ouvrage

Coût du projet

(Millions de DH)

Source de financement

Année

de réalisation

Electrification 2°/1° catégorie du centre de la commune CHBIKA



4,3



ONEE

2002

Aménagement et renforcement du réseau BT de la ville Tan-Tan

Aménagement du réseau MT/BT de la ville ELOUATIA

4,3

ONEE

2003

Aménagement du réseau BT de la ville ELOUATIA

0,8

ONEE

2009

Montant Total des  projets Distribution Province de  Tantan

9,4 MDH







Province de Tata:

Désignation de l'ouvrage

Désignation de l'ouvrage

Coût du projet

(Millions de DH

Source de financement

Année

de réalisation

Insertion d’un poste au centre de Foum Elhissen

0,6

ONEE

2008

Montant Total des  projets Distribution Province de Tata

0,6 MDH





Province de Assa-Zag:

Désignation de l'ouvrage

Coût du projet

(MDH)

Source de financement

Année

de réalisation

Aménagement et renforcement du réseau 1ére catégorie à la municipalité d’ASSA-ZAG

0,65

ONEE

2003

Installation et renforcement de réseau BT à Assa

0,77

ONEE

2004

Création d’un poste MT/BT au centre ville d’Assa

0,74

ONEE

2012

Création d’une boucle MT à la ville d’Assa

0,43

ONEE

2013

Acquisition et installation d’un régulateur de tension pour la ville Assa

1,552

ONEE

2011

Création d’un poste MT/BT au centre ville d’Assa

0,732

ONEE

2012

Création d’une boucle MT à la ville d’Assa

0,424

ONEE

2013

Installation d’un DRR

250

ONEE

2013

Montant Total des  projets Distribution Province d’Assa Zag

5,548 MDH



A.1.2 Projets d’électrification rurale :

Province de Laâyoune:

La Province de LAAYOUNE a bénéficié en PERG réseau de la programmation de 3 villages regroupant 2607 foyers pour un budget total de 7,1 MDH. Ces villages ont été réalisés et mis sous tension.

Désignation de l'ouvrage

Coût du projet

(MDH)

Cadre de l’électrification

Année

de réalisation

Electrification du centre Dchira par GE

0,65

PNER II

1995

Electrification des quartiers Al Wahda et AL Quods à LAAYOUNE

5,8

PERG

         1997

Electrification 2°/1°catégorie du quartier 707 extension à LAAYOUNE

1,3

                PERG

         2000

Montant Total Province de Laayoune

7,75 MDH





Province de Tarfaya:

La Province de TARFAYA a bénéficié en PERG réseau de la programmation du village Akhfennir regroupant 671 foyers pour un budget total de 10 MDH. Ce villages a été réalisé et mis sous tension.

Désignation de l'ouvrage

Coût du projet

(MDH)

Cadre de l’électrification

Année

de réalisation

Electrification des centres TAH, DAOURA, AKHFENNIR  et  ALHAGOUNIA et par Groupe électrogène



3,95



PNER II



1995

Electrification du centre AKHFENIR au réseau national

10,05

PERG IV

2009

Montant Total Global des  projets Distribution en  MDH

14 MDH







Province OUED EDDAHAB:

La Province OUED EDDAHAB a bénéficié en PERG réseau de la programmation de 2 villages regroupant 1607 foyers pour un budget total de 7,9 MDH. Ces villages ont été réalisés et mis sous tension :

Désignation de l'ouvrage

Coût du projet

(MDH)

Cadre de l’électrification

Année

de réalisation

Electrification du centre de TAWARTA par groupe électrogène

1

PNER II

1996

Electrification 2°/1° catégorie du lotissement ESSALAM à Dakhla

5,5

PERG

1998

Electrification 2°/1° catégorie du village de TAWARTA à parti du réseau de la ville de Dakhla

1,4

PERG

2008

Montant Total Global des  projets Distribution en  MDH

7,9 MDH





Province d’ ES-SMARA:

La Province de ES-SMARA a bénéficié en PERG réseau de la programmation d’un village regroupant 2325 foyers pour un budget total de 5,9 MDH. Ce  village a été réalisé et mis sous tension.

Désignation de l'ouvrage

Coût du projet

(MDH)

Cadre de l’électrification

Année

de réalisation

Electrification du quartier Es Salam à Es-Smara

5,9

PERG

1996

Montant Total Global des  projets Distribution en  MDH

5,9 MDH





Province de  Boujdour :

La Province de BOUJDOUR a bénéficié en PERG réseau de la programmation de 9 villages regroupant 2673 foyers pour un budget total de 13 MDH. Ces villages ont été réalisés et mis sous tension.

Tranches

Nombre villages

Nombre Foyers

Observations

PERG1

7

2549

§ Ces villages sont réalisés et mis sous tension

PERG 2

1

55

§ Ce village est réalisé et mis sous tension.

PERG 4 - 2éme PHASE et complément

1

69

§ Ce village est réalisé et mis sous tension

TOTAL PERG RESEAU

9

2673

Ces villages sont réalisés, soit 100%  en termes de villages.



Province de Guelmim :

La Province de GUELMIM a bénéficié en PERG réseau de la programmation de 145 villages regroupant 6 432 foyers pour un budget total de 111 MDH. 131 villages ont été réalisés et mis sous tension (90%).

Tranche

Nombre villages

Nombre Foyers

Observations

PERG1

18

1 588

§ villages réalisés et mis sous tension

PERG 2

36

2244

§ villages réalisés et mis sous tension.

PERG3

3

148

§ villages réalisés et mis sous tension.

PERG 4 - 1ére PHASE

32

1194

§ villages réalisés et mis sous tension

PERG 4 - 2éme PHASE et complément

56

1 258

§ 42 villages sont réalisés et mis sous tensions

§  2 villages sont inscrits dans le cadre du marché n° SR94179P2 confié à l’entreprise Atlas Energy pour un délai de 10 mois à partir du 23/08/2013 ;

§ 12 villages sont inscrits dans le cadre de l’AO n° SR480075 lancé le 18/12/2013 et l’ouverture des plis est prévue le 05/02/2014.

TOTAL PERG RESEAU

145

6 432

131 villages sont réalisés et mis sous tension, soit 90%  en termes de villages.



Villages Programmés initialmenet en solaire :

70 villages regroupant 771 foyers sont programmés initialement en solaire et 32 kits y ont été installés. L’étude d’électrification de ces villages fait ressortir ce qui suit :

Province de Tata :

La Province de TATA a bénéficié en PERG réseau de la programmation de 209 villages regroupant 14 703 foyers pour un budget total de 216 MDH. 200 villages ont été réalisés et mis sous tension.

Tranche

Nbre villages

Foyers

Observations

PERG1

32

3 843

Ces villages sont réalisés.

PERG2

47

3 539

Ces villages sont réalisés.

PERG3

10

989

Ces villages sont réalisés.

PERG 4 - 1ére PHASE

14

1 127

Ces villages sont réalisés.

PERG 4 - 2éme PHASE

Et complément

106

5 205

  -  99 villages sont réalisés et mis sous tension.

  -  7 villages prévus et non réalisés dans le cadre du marché n° SR92864P2 conclu avec l’entreprise LUMAFRIC suite au dépassement du montant du marché ;



TOTAL PERG RESEAU

207

14 703

200 villages sont réalisés et mis sous tension, soit 97% en termes de villages.



Par ailleurs, l’électrification de  7 villages relevant de la Commune Rurale de Tlite, ont été présentées  à la province et l’APDS pour validation et détermination éventuelle des quoteparts de  financement.



Villages Programmés initialment en solaire :

22 villages regroupant 382 foyers ont été programmés initialement en solaire et dont  aucun kit n’y a été installé. L’étude d’électrification par réseau de ces villages répartis par tranche de coût par foyer cumulé est donnée ci-après :

PROVINCE d’ASSA- ZAG

La Province d’ASSA ZAG a bénéficié en PERG réseau de la programmation de 3 villages regroupant 792 foyers pour un budget total de 12 MDH. Ces villages ont été réalisés.

Tranche

Nombre villages

Nombre Foyers

Observations

PERG 2

2

757

§ Ces villages sont réalisés et mis sous tension.

PERG 4 - 2éme PHASE et complément

1

35

§ Ce village est réalisé et mis sous tension

TOTAL PERG RESEAU

3

792

Ces villages sont réalisés, soit 100%  en termes de villages.



Villages Programmés initialment en solaire :

10 villages regroupant 248 foyers ont été programmés initialement en solaire et 104 kits photovoltaïques ont été installés. L’étude d’électrification par réseau de ces villages répartis par tranche de coût par foyer cumulé est donnée ci-après





 PROVINCE de  TAN TAN

La Province de TAN TAN a bénéficié en PERG réseau de la programmation de 3 villages regroupant 648 foyers pour un budget total de 15 MDH. Ces villages ont été réalisés et mis sous tension.



Tranche

Nb villages

Nbre Foyers

Observations

PERG 4 - 1ére PHASE

1

183

§ village réalisé et mis sous tension.

PERG 4 - 2éme PHASE

2

465

§ villages réalisés et mis sous tension

TOTAL PERG RESEAU

3

648

Ces villages sont réalisés et mis sous tension, soit 100%  en termes de villages.





A.2 Partie Transport



PROVINCE

DESIGNATION DE L'OUVRAGE

COUT DU PROJET

( MDH )

SOURCE DE FINANCEMENT

ANNEE

DE REALISATION

L

A

Â

Y

O

U

N

E

Réalisation de la ligne à 225Kv Laayoune-OCP

-

OCP

1999

Extention de la puissance du poste 225/60 kv de Laayoune

27

ONE

2003

Sur isolement et lutte contre la corrosion des lignes à 225Kv de l’artère du sud

5,8

ONE

2004

Construction d’un nouveau poste 60/22Kv d’une puissance de 2x10MVA et création de deux départs MT à 22Kv issu de ce poste

10,65

ONE

2005

Aménagement des postes 225/60Kv Laayoune et 60/22Kv Foum El Ouad (pour évacuation des TGs de la centrale TAG Laayoune)

10,5

ONE

2005

Réalisation de la ligne à 60 kv « Foum-El Ouad-TAG Laayoune » (pour l’évacuation des TGs de la centrale TAG Laayoune)

8,48

ONE

2005

Réalisation des ouvrages THT et HT pour l’évacuation de l’énergie de la nouvelle centrale à TAG de Laâyoune (une ligne double terne à structure 225Kv et un poste  d’évacuation60/60 TAG Laayoune)

70,7

ONE

2006

Construction d’un poste HT/MT de Sidi EL Khattari

18,8

ONEP

2007

Réalisation d’une ligne à 60Kv laayoune-Tarfaya

25,7

ONE

2009

Réalisation d’une ligne à 225Kv Laayoune-Parc Eolien Tarfaya

62,2

ONE

2010

Réalisation d’une nouvelle travée 225 kv au poste 225/60 Kv de Laayoune destinée au parc Eolien Tarfaya

10

ONEE

2013

Réhabilitation des lignes à 225Kv du sud

55

ONEE

2013

Renforcement de la puissance installé au poste 225/60 kv de Laâyoune

14

ONEE

2013

Réalisation des premiers lots de lignes 400 kV (entre Agadir et Tantan) dans le cadre de l’extension du réseau 400 kV vers Laayoune

658

BEI

2013







PROVINCE

DESIGNATION DE L'OUVRAGE

COUT DU PROJET

( MDH )

SOURCE DE FINANCEMENT

ANNEE

DE REALISATION

B

O

U

J

D

O

U

R

Raccordement de la ville de Boujdour au réseau national

150

ONE

2003

Construction d’un nouveau poste 60/22Kv d’une puissance de 2x10MVA à Boujdour

24,37

ONE

2006

S

M

A

R

A

Raccordement de la ville de SMARA au réseau national

60

ONE

2000







PROVINCE

DESIGNATION DE L'OUVRAGE

COUT DU PROJET

( MDH )

SOURCE DE FINANCEMENT

ANNEE

DE REALISATION

L

A

Â

Y

O

U

N

E

Construction d’un poste GIS 400/225Kv (900MVA) Laayoune II

442

FKDEA

2015

Réalisation de la ligne à 400 kV Tantan-Laayoune

388

FKDEA

2015

Construction des postes 400/225Kv (900MVA) Agadir et Tantan II

586

BEI

2015

Mise à niveau des lignes à 225 kv du sud

30

ONEE

2015

Mise à niveau de la ligne « Foum El ouad –TAG Laayoune »

04

ONEE

2015

Réalisation d’une nouvelle ligne 60Kv entre le poste Foum El oud et TAG Laayoune Laayoune et rabattement de la ligne Laayoune-Foum Elouad sur la nouvelle centrale des groupes GE de 72MW

29

ONEE

2015


Source : Office National d'Electricité (2014).




A.3 Partie Production

PROVINCE

DESIGNATION DE L'OUVRAGE

COUT DU PROJET

( MDH )

SOURCE DE FINANCEMENT

ANNEE

DE REALISATION

Laayoune

Construction de la nouvelle centrale thermique de LAÂYOUNE

220

ONE

1988

Renforcement de la puissance à la centrale de TARFAYA

6

ONE

1994

Transfert des turbines à gaz de Tan Tan à Laâyoune d’une puissance de 3X33 MW



141

 ONE

 2007

Boujdour

Equipement de la centrale thermique par 4 GE de 200 KVA chacun

20

ONE

1978

ES-Smara

Construction et équipement de la nouvelle centrale thermique par 4 GE de 510 Kva chacun

30

ONE

1987

Renforcement de la centrale thermique de 3 GE de 720 Kva chacun

15

ONE

1990

Renforcement de la centrale thermique par une centrale mobile d’une puissance de 600 Kva chacun

14

ONE

1995

Renforcement de la centrale thermique par une centrale mobile d’une puissance de 600 Kva chacun

14

ONE

1996

AOUSRED

Construction de la centrale Diesel de la ville d’AOUSSERD



3,61



ONE



1999

Dakhla

Aménagement de la centrale thermique et son renforcement par des groupes électrogènes d’une puissance de 1750 KVA

17

ONE

1979

Renforcement de la centrale thermique par trois groupes électrogènes d’une puissance de 700 KVA chacun

20

ONE

1983

Construction d’une nouvelle centrale équipée de trois groupes de 1200 KVA

35

ONE

1988

Renforcement de la centrale thermique par trois groupes électrogènes d’une puissance de 1460 KVA chacun

53

ONE

1992

Construction d’une nouvelle centrale thermique d’une puissance installée de 3x7MW à DAKHLA

218

ONE

2001

Renforcement de la puissance de la nouvelle centrale de Dakhla par un groupe  de 16,5 MW

160

ONE

2010






Annexe B : Détail des projets programmés ou en cours de réalisation dans la région du Sahara

B.1 Partie Distribution

Province de Laâyoune:



Désignation de l'ouvrage

Coût du projet

En millions de DH

Source de financement

Année

de réalisation

Mise à niveaux du réseau MT/BT lot Mly Rachid

10,08

ONEE

2013/2014

Passage en souterrain du tronçon de ligne Aérien et création des postes ONED pour soulager l'existant et aménagement du réseau BT vétuste à Laâyoune

17,30

ONEE

2014/2015

Construction d’une salle 22KV au poste60/22KV de Laâyoune

7,90

ONEE

2014/2015

Remplacement des cellules préfabriquées MT et les interrupteurs sectionneurs MT dégradées au poste ONED de la DP Laâyoune

3,00

ONEE

2015

Réalisation d'un dispatching Régional Distribution de Laâyoune

22,5

ONEE

2014/2015

Création d'un départ MT issu du poste  FO et un poste répartiteur à ELMARSA

13,70

ONEE

2014/2015

Aménagement du réseau MT et BT de Foum Eloued

3,00

ONEE

2013/2014

Montant Total des  projets programmés province de Laâyoune

77,48 MDH





Province de Tarfaya:

Désignation de l'ouvrage

Coût du projet

En millions de DH)

Source de financement

Année

de réalisation

Réalisation d'un poste source à la ville de Tarfaya

38

ONEE

2014/2017

Réalisation du projet d'extension du réseau d'éclairage public à la ville de Trafaya

3,90

ONEE

2014

Montant Total des  projets programmés province de Tarfaya

41,9 MDH



Province de Boujdour:

Désignation de l'ouvrage

Coût du projet

En millions de DH

Source de financement

Année

de réalisation

Electrification de la zone industrielle

11,00

ONEE/APDS

2014

Montant Total des  projets programmés province de Boujdour

11 MDH



Province de Es-Smara:

Désignation de l'ouvrage

Coût du projet

En millions de DH

Source de financement

Année

de réalisation

Raccordement du 2ème Transformateur 60/22KV (10 MVA)  au poste source 60/22 KV d’ESMARA

4,40

ONEE

2014/2015

Montant Total des  projets programmés province de Laâyoune

4,4 MDH



Province de Oued Eddahab

Désignation de l'ouvrage

Coût du projet

En millions de DH)

Source de financement

Année

de réalisation

Aménagement du réseau BT vétuste à Dakhla

2,30

ONEE

2013/2014

Montant Total des  projets programmés province de Oued Eddahab

2,3 MDH



Province de Aousserd:

Prise en charge de la production et la distribution au centre de BIR GANDOUZ. L’alimentation en électricité du centre Bir Guendouz est actuellement assurée par  la Commune à travers  deux groupes électrogènes d’une puissance unitaire de 300 et 200 KVA. Suite à la demande de la Province, des études ont été réalisées par l’ONEE-Branche Eléctricité pour la prise en charge de la production et de la distribution d’électricité au centre Bir Guendouz.

Le coût du projet s’élève à 74,7Miliobns de DH, à financer à part égales par l’ONEE et la Province à raison de 37,4 MDH pour chaque partie ;

 Province de GUELMIM

Désignation de l'ouvrage

Coût du projet

En millions de DH

Source de financement

Année

de réalisation

Création d'un nouveau départ 22KV au centre de la ville GUELMIM.

3,69

ONEE

2013/2014

Mise en conformité des pylônes dégradés a la base et bouclage du départ 22 KV TILIOUINE issu du pt 60/22 KV Guelmim et celui de RAS OUMLIL issu du pt 60/22 KV RAS OUMLIL

2,47

ONEE

2014

Aménagement des réseaux vétustes de la ville de Guelmim

2,30

ONEE

2014

Renfoncement de la puissance des 2 postes 60/22 Kv Guelmim -ESSMARA

19,16

ONEE

2014/2016

DPG: Injection de postes ONED pour soulager les postes existants à Guelmim - Es Semara

7,70

ONEE

2014/2015

Montant Total des  projets programmés province de Guelmim

35,32 MDH




Province de TANTAN

Désignation de l'ouvrage

Coût du projet

En millions de DH

Source de financement

Année

de réalisation

Aménagement ligne 22KV Chbika Issu du départ Jmilat

4,25

ONEE

2013/2014

Aménagement ligne 22KV  Tantan - tantan plage

4,01

ONEE

2013/2014

Montant Total des  projets programmés province de Tantan

8 ,36 MDH





Province de TATA

Désignation de l'ouvrage

Coût du projet

En millions de DH

Source de financement

Année

de réalisation

Renforcement de puissance du poste source existant à TATA

6,86

ONEE

2013/2014

Raccordement 2° catégorie du poste élévateur de la centrale de Tata

2,30

ONEE

2014/2015

Mise en conformité des anomalies des réseaux Mt et BT générées par la mauvaise qualité du massif ( Provinces GUELMIM et TATA )

0,50

ONEE

2014/2015

Aménagement du réseau MT à 22 kv torsadé au centre TATA et remplacement poteaux BT en bois

1,60

ONEE

2013/2014

Bouclage du départ TAGMOUTE issu du poste 60/22KV mobile et départ d'IGHREM issu du poste 60/22kv IGHREM

1,50

ONEE

2013/2014

Montant Total des  projets programmés province de Tata

12,66MDH




Province de ASSA-ZAG

Désignation de l'ouvrage

Coût du projet

En millions de DH

Source de financement

Année

de réalisation

Réalisation d'un poste source à la ville de  ASSA

36

ONEE

2014/2017

Station solaire Photovoltaïque de 800KW d’Assa

60,00

ONEE/don JAPONE

2013/2014

Aménagement du réseau BT vétuste à Guelmim et Assa

2,30

ONEE

2014/2015

Montant Total des  projets programmés province de Assa Zag

98,3 MDH





B.2 Partie Transport

PROVINCE

DESIGNATION DE L'OUVRAGE

COUT DU PROJET

( MDH )

SOURCE DE FINANCEMENT

ANNEE

DE REALISATION

L

A

Â

Y

O

U

N

E

Construction d’un poste GIS 400/225Kv (900MVA) Laayoune II

442

FKDEA

2015

Réalisation de la ligne à 400 kV Tantan-Laayoune

388

FKDEA

2015

Construction des postes 400/225Kv (900MVA) Agadir et Tantan II

586

BEI

2015

Mise à niveau des lignes à 225 kv du sud

30

ONEE

2015

Mise à niveau de la ligne « Foum El ouad –TAG Laayoune »

04

ONEE

2015

Réalisation d’une nouvelle ligne 60Kv entre le poste Foum El oud et TAG Laayoune Laayoune et rabattement de la ligne Laayoune-Foum Elouad sur la nouvelle centrale des groupes GE de 72MW

29

ONEE

2015






B.3 Partie Production



PROVINCE



DESIGNATION DE L'OUVRAGE

COUT DU PROJET

( MDH )

SOURCE DE FINANCEMENT

ANNEE

DE REALISATION

L

A

Â

Y

O

U

N

E

Construction d’une Centrale Diesel de 72 MW

870

Société Générale

2015

Réalisation d’un parc éolien à Tiskrad (300 MW)

5 000

Privé

2017-2018

Réalisation d’un parc éolien de 100 MW à Boujdour

1 600

Privé

2020

DAKHLA

Réalisation d’un groupe diesel de 16,5 MW

235

ONE

2015






Annexe C : Quelques photos illustrant les ouvrages électriques réalisés dans les 3 régions pour la sécurité d’alimentation et l’accompagnement de leur développement.



Description : F:\dahmoune\CIMG0039.JPG

Description : F:\dahmoune\CIMG0031.JPG

Poste 225/60/22KV de Foum Eloued

Description : C:\Documents and Settings\appui\Bureau\PHOTOS POSTES SOURCES\Boujdour\DSC_9833.JPG

Poste élévateur de la centrale de Boujdour



Description : C:\Documents and Settings\appui\Bureau\PHOTOS POSTES SOURCES\essmara\pt élévateur.JPG

Poste élévateur de la centrale de Smara

Description : C:\Documents and Settings\appui\Bureau\PHOTOS POSTES SOURCES\essmara\pt 60-22.JPG

Poste élévateur 60/22kv de Es-Smara

Description : C:\Documents and Settings\appui\Bureau\PHOTOS POSTES SOURCES\Boujdour\DSC_9863.jpg

Poste 60/22 KV de Boujdour

Description : C:\Documents and Settings\appui\Bureau\PHOTOS POSTES SOURCES\GUELMIM2\20140105_165741.jpg

Poste 60/22KV de Guelmim

Description : C:\Documents and Settings\appui\Bureau\PHOTOS POSTES SOURCES\TANTAN\DSC00088.JPG

Poste 60/22KV de Tata


Description : C:\Documents and Settings\appui\Bureau\PHOTOS POSTES SOURCES\tata\DSCF0002.JPG

Poste 60/22KV de Tantan

Description : C:\Documents and Settings\appui\Bureau\PHOTOS POSTES SOURCES\BOUIZAKARNE\2014-01-05 17.28.34.jpg

Poste 60/22KV de Bouizakarne



Description : C:\Documents and Settings\appui\Bureau\PHOTOS POSTES SOURCES\GUELMIM\20140105_125435.jpg

Poste 60/22KV de Rass Oumlil



 Source : Office National d'Electricité (2014).


© CORCAS 2017 - Tous droits résérvés
